Что такое Schneider ILM0702P01A0000 и как он поддерживает компактное сервопривод?

Что такое Шнайдер ILM0702P01A0000?

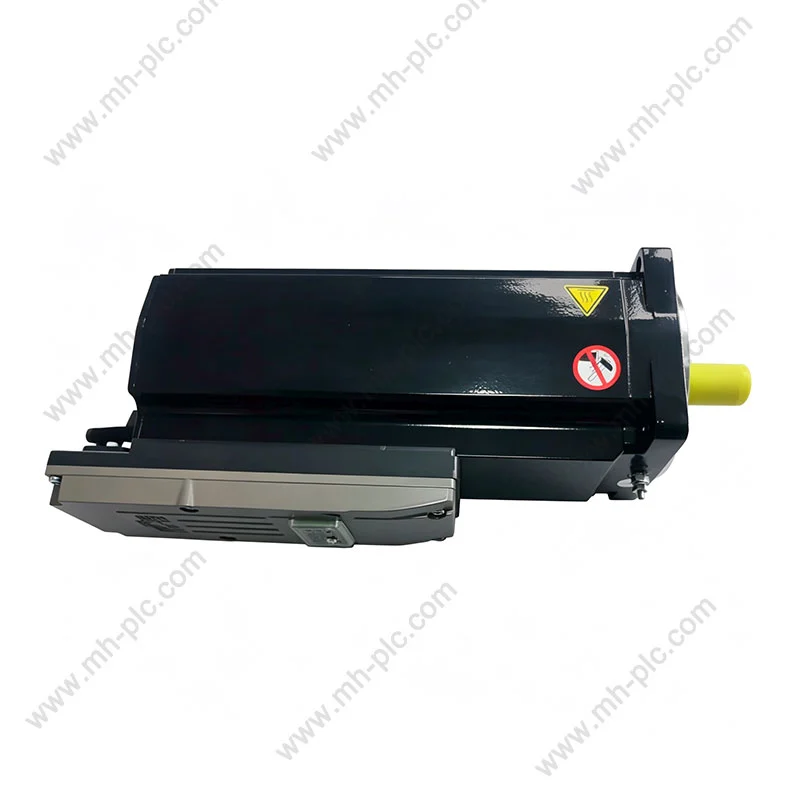

Шнайдер ILM0702P01A0000 — это интегрированный серводвигатель Lexium 62 ILM, разработанный для архитектур управления движением PacDrive 3. Schneider Electric указывает, что это встроенный серводвигатель с постоянным крутящим моментом 1,7 Нм, номинальной выходной мощностью 720 Вт и номинальной скоростью 6000 об/мин. Указанная конфигурация не включает стояночный тормоз.

В отличие от традиционной схемы, в которой двигатель и электроника привода могут быть установлены отдельно, встроенный сервомодуль переносит важные функции привода в блок со стороны двигателя. Эта архитектура может быть особенно полезна в машинах с несколькими осями или модульными механическими секциями, где важными целями проектирования являются уменьшение количества аппаратного обеспечения шкафа и упрощение соединений.

Schneider Electric описывает архитектуру ILM как поддерживающую технологию plug-and-play, быстрое соединение посредством гибридных кабелей и сокращение количества проводов и пространства в шкафу. В информации о продукте производителя указано, что данная архитектура может обеспечить до 70 % меньше кабелей, до 90 % меньше места в шкафу и до 90 % меньше времени на подключение, в зависимости от приложения и конфигурации системы.

Как работает интегрированная сервоархитектура?

Ключевая концепция – децентрализация. Вместо того, чтобы концентрировать каждый компонент привода в центральном электрическом шкафу, встроенные сервомодули перемещают часть оборудования управления движением ближе к механической оси.

Этот подход может быть полезен для станков, содержащих множество независимо управляемых осей. Модульная машина может иметь механические узлы, расположенные в разных положениях, в то время как оборудование для перемещения остается близко к соответствующему двигателю. Результатом может стать более чистая компоновка машины и меньшее количество длинных отдельных соединений между центральным шкафом и каждой осью.

Такая конструкция особенно актуальна, когда производителям оборудования необходимо сбалансировать точность перемещения с ограниченным пространством в шкафу. Однако встроенный двигатель не следует выбирать только потому, что его физический размер или номинальная мощность кажутся подходящими. Также необходимо проверить электрическую совместимость, архитектуру контроллера, требования к обратной связи, конструкцию кабеля, температурные условия, механическую нагрузку и требования безопасности машины.

Каковы основные характеристики?

Следующие характеристики служат практической отправной точкой для оценки ILM0702P01A0000. Информация о продукции и техническая документация Schneider Electric определяют основные ценности, показанные ниже.

В данных стороннего дистрибьютора также указан диаметр вала 11 мм, размер фланца 70 мм и общая длина 226 мм для этой модели. Однако при окончательном проектировании машины габаритные чертежи и действующая техническая документация производителя должны рассматриваться как контрольная информация.

Как следует понимать крутящий момент и скорость?

Распространенная ошибка при выборе сервопривода — смотреть только на максимальную скорость. Для успешного перемещения оси требуется, чтобы двигатель удовлетворял полному профилю крутящего момента и скорости приложения.

ILM0702P01A0000 имеет номинальную скорость 6000 об/мин и постоянный крутящий момент 1,7 Нм. Задокументированный пиковый крутящий момент составляет 7,6 Нм. Эти цифры следует интерпретировать в соответствии с условиями эксплуатации производителя, а не рассматривать как взаимозаменяемые значения.

• Непрерывный крутящий момент:относится к нагрузкам, которые необходимо поддерживать в течение более длительных периодов времени.
• Пиковый крутящий момент:актуально для ускорения, замедления или кратковременных пиков нагрузки.
• Номинальная скорость:помогает определить, может ли двигатель соответствовать требуемому машинному циклу.
• Инерция нагрузки:влияет на характеристики ускорения и настройку сервопривода.
• Передаточное число:изменяет требования к крутящему моменту и скорости, предъявляемые двигателем.

Поэтому инженеры должны рассчитать фактический момент нагрузки, момент ускорения, отраженную инерцию, рабочий цикл и требуемую рабочую скорость, прежде чем подтверждать выбор двигателя.

Почему важна обратная связь?

Сервосистемы зависят от обратной связи, чтобы определить, что на самом деле делает двигатель. В ILM0702P01A0000 используется абсолютная одновитковая обратная связь SinCos Hiperface, при этом в документации производителя указано 128 периодов для разрешения обратной связи по скорости.

На практике обратная связь помогает системе управления контролировать положение и скорость, чтобы можно было сравнить заданное движение с реальным поведением двигателя. Это важно для приложений, требующих повторяемого позиционирования, согласованных осей, контролируемого ускорения и точных профилей движения.

При замене существующего серводвигателя инженеры должны проверить тип обратной связи, а не предполагать, что другой двигатель с аналогичной мощностью и крутящим моментом будет правильно взаимодействовать с существующей системой управления.

Как это может упростить проводку машины?

Одним из центральных преимуществ архитектуры ILM является ее подход к подключению машин. Schneider Electric описывает быстрое соединение с использованием гибридных кабелей для уровней сигнала и мощности и подчеркивает потенциальное сокращение прокладки кабелей, пространства в шкафу и времени проводки.

Это может быть особенно полезно в станках с множеством осей. Традиционные архитектуры могут требовать подключения нескольких двигателей, обратной связи и управления для перемещения между шкафом и отдельными двигателями. Децентрализованная архитектура может изменить такое физическое расположение и упростить модульность машины.

Где можно использовать этот серводвигатель?

ILM0702P01A0000 предназначен для промышленных архитектур управления движением, а не для двигателей общего назначения. Его интегрированную конструкцию можно рассматривать для осей машин, где требуется контролируемое позиционирование, скоординированное движение и децентрализованная архитектура привода.

Пригодность приложения зависит от конструкции всей системы. Перед развертыванием следует оценить крутящий момент двигателя, скорость, обратную связь, класс воздействия на окружающую среду, механический интерфейс, совместимость контроллера и рабочий цикл.

Что инженеры должны проверить перед установкой?

Правильная идентификация особенно важна при покупке или замене компонентов промышленной автоматизации. Перед установкой ILM0702P01A0000 обратите внимание на следующий контрольный список:

1. Номер модели:Убедитесь, что полный номер детали — ILM0702P01A0000.
2. Конфигурация тормоза:Эта модель указана без стояночного тормоза.
3. Требования к питанию:Убедитесь, что электрическая архитектура системы совместима с документированным номинальным диапазоном напряжения 250–700 В.
4. Совместимость контроллера:Убедитесь в совместимости с предполагаемой архитектурой PacDrive 3 и контроллером движений.
5. Обратная связь:Убедитесь, что система управления поддерживает указанную схему обратной связи.
6. Механические размеры:Проверьте фланец, диаметр вала, длину вала, ориентацию установки и доступный зазор.
7. Характеристики нагрузки:Рассчитайте крутящий момент, инерцию, ускорение, скорость и рабочий цикл.
8. Кабели:Используйте правильный одобренный кабель и схему подключения для системы.
9. Среда:Сопоставьте температуру, пыль, влажность, вибрацию и условия установки с соответствующей документацией.

Какие вопросы обслуживания следует учитывать?

Серводвигатели являются прецизионными компонентами, поэтому при обслуживании следует уделять внимание условиям эксплуатации, а также самому двигателю. Чрезмерное тепло, загрязнение, механическое смещение, повреждение кабеля, необычная вибрация или ненормальная нагрузка могут повлиять на производительность системы.

• Проверьте состояние механического крепления и соединения вала.
• Проверьте кабели и разъемы на предмет видимого износа или повреждений.
• Следите за ненормальным повышением температуры.
• Исследуйте неожиданную вибрацию или шум.
• Просмотрите повторяющиеся ошибки положения или движения.
• Содержите двигатель и зону его установки в указанных условиях окружающей среды.
• Используйте документацию производителя при диагностике неисправностей обратной связи, связи или привода.

В настоящее время Schneider Electric предоставляет документацию по продуктам, загрузку программного обеспечения, ресурсы для выбора продуктов и информацию о замене/замене на своей странице продукта.

Что покупатели должны проверить перед покупкой?

Покупка промышленной автоматизации требует большего, чем просто соответствие названия продукта. Покупатель должен выяснить, точно ли предлагаемый компонент соответствует требуемой конфигурации машины.

Текущая информация о дистрибьюторах показывает, почему наличие товара и цену следует проверять во время покупки. Например, доступность и указанные цены различаются в зависимости от дистрибьютора и региона, в то время как на региональных страницах Schneider Electric могут отображаться ориентировочные цены и информация о закупках, специфичная для этого рынка.

Интегрированная сервоархитектура по сравнению с обычными шкафными приводами

Ни одну из архитектур не следует рассматривать как универсально подходящую. Правильный выбор зависит от топологии станка, количества осей, ограничений шкафа, условий окружающей среды, требований к обслуживанию, архитектуры управления и общей конструкции установки.

Часто задаваемые вопросы

Заключительные соображения

Шнайдер ILM0702P01A0000 — специализированный интегрированный серводвигатель семейства Lexium 62 ILM. Его номинальная мощность 720 Вт, постоянный крутящий момент 1,7 Нм, номинальная скорость 6000 об/мин, абсолютная однооборотная обратная связь SinCos Hiperface и конфигурация без тормозов делают его четко определенным компонентом, а не обычным серводвигателем.

Его интегрированная архитектура особенно актуальна для машиностроителей, работающих с модульным, многоосным или компактным оборудованием автоматизации. Потенциальное сокращение места в шкафу и проводки может упростить архитектуру машины, а конструкция, монтируемая на месте, может поддерживать более распределенное размещение оборудования. Schneider Electric особо выделяет сокращение прокладки кабелей, пространства в шкафах и времени проводки как характеристику подхода ILM.

Для проектов покупки и замены наиболее важным шагом является проверка полной конфигурации, а не сопоставление модели только по внешнему виду или мощности. Перед установкой необходимо проверить электрическую совместимость, архитектуру контроллера, обратную связь, механические размеры, требования к тормозам, условия окружающей среды, конфигурацию кабеля и нагрузку на машину.
