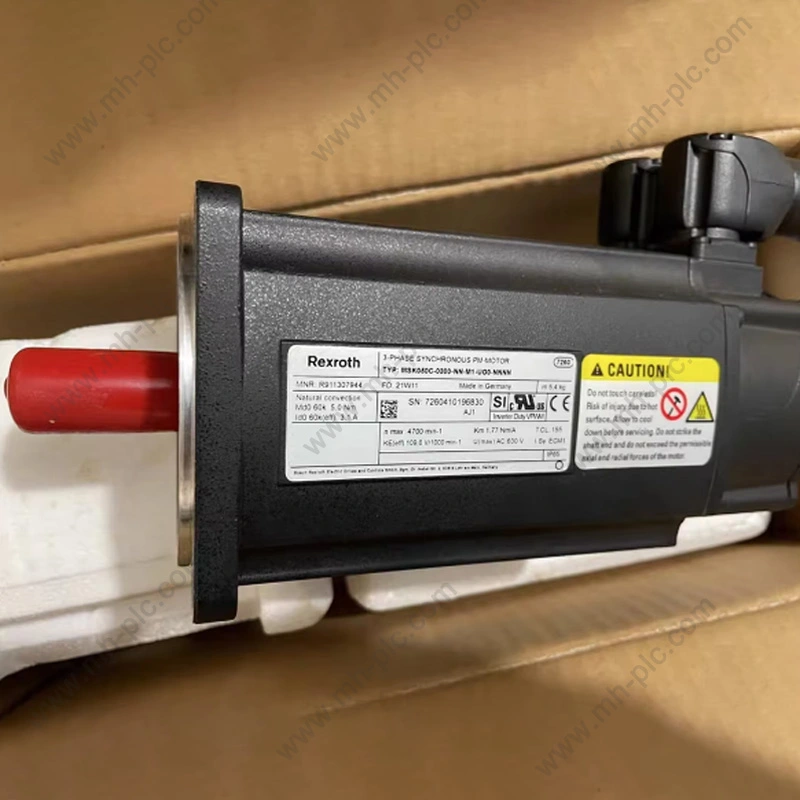

Рексрот Сервоприводпродукты обычно рассматриваются для промышленных машин, которым требуется контролируемая скорость, повторяемое позиционирование, быстрое реагирование на крутящий момент и скоординированное движение. Однако для международных покупателей выбор правильного продукта – это не просто вопрос выбора серводвигателя подходящей номинальной мощности. Полное применение также может зависеть от продолжительного и пикового крутящего момента, рабочей скорости, типа обратной связи, стояночного тормоза, механических размеров, совместимости контроллера, интерфейса связи и взаимосвязи между двигателем и соответствующей системой привода. Поколения продуктов также могут отличаться механическими и электрическими деталями, поэтому точный номер модели особенно важен для проектов замены и технического обслуживания.
Оглавление
Щелкните любую тему, чтобы перейти непосредственно к разделу.
- 1. Почему выбор сервопривода тесно связан с машиной?
- 2. Как сервоось создает управляемое движение?
- 3. Какие компоненты должны сочетаться друг с другом?
- 4. Как крутящий момент, скорость и инерция влияют на выбор продукта?
- 5. Почему тип обратной связи имеет значение в сервоприводах?
- 6. Какую роль сервоприводы играют в обеспечении движения?
- 7. Как тормоза, разъемы и механические интерфейсы влияют на выбор?
- 8. Как следует оценивать различные поколения сервоприводов?
- 9. Каким промышленным приложениям требуется движение с высокой скоростью отклика?
- 10. Что следует проверить покупателям перед заказом замены?
- 11. Как поставщик может помочь с поиском поставщиков на основе модели?
- 12. Каких распространенных ошибок при закупках следует избегать?
- 13. Какую информацию должна включать профессиональная спецификация?
- 14. Часто задаваемые вопросы
Почему выбор сервопривода тесно связан с машиной?
Серводвигатель не работает изолированно. Его пригодность определяется тем, что машина просит ее сделать, как быстро она должна реагировать, как часто она ускоряется и замедляется и насколько точно она должна следовать заданной траектории.
Рассмотрим упаковочную машину. Одна ось может перемещать продукт на место, другая может управлять механизмом запечатывания, а третья может синхронизировать движение материала с процессом резки. Каждая ось может иметь различный профиль нагрузки, диапазона скоростей, инерции и ускорения.
Станок предъявляет другой набор требований. Его ось подачи может нуждаться в высокоповторяемом позиционировании и контролируемом движении в течение длительного периода эксплуатации. Робот может отдавать предпочтение быстрым изменениям направления и скоординированному многоосному движению. Система погрузочно-разгрузочных работ может потребовать быстрого ускорения, контролируемой остановки и надежной работы при переменных нагрузках.
Эти примеры показывают, почему сервопривод следует выбирать исходя из требований к движению машины, а не только из диапазона мощности, указанного в каталоге.
Определяет скорость, ускорение, замедление, расстояние перемещения, время цикла и частоту повторяющихся движений.
Определяет непрерывный крутящий момент, пиковый крутящий момент, инерцию, трение, гравитационные нагрузки и внешние технологические силы.
Определяет необходимое положение, скорость, крутящий момент, повторяемость и характеристики стабилизации.
Требуется согласование двигателя, привода, обратной связи, контроллера, средств связи, разъемов и механических интерфейсов.
Почему средней нагрузки недостаточно
Многие машины имеют большие различия между средними и максимальными условиями эксплуатации. Позиционирующая ось может большую часть времени удерживаться или двигаться медленно, но для быстрого ускорения все же требуется значительный крутящий момент.
Аналогичным образом, вертикальная ось может испытывать постоянную гравитационную нагрузку, даже если ее средняя скорость движения низкая.
Почему время цикла меняет выбор
Частое ускорение и замедление предъявляют больше требований к двигателю и приводу, чем к машине, которая постоянно работает на стабильной скорости.
Тепловое поведение двигателя также зависит от полного цикла. Повторяющийся пиковый крутящий момент может привести к изменению теплового состояния, отличающемуся от одного короткого ускорения, за которым следуют длительные периоды простоя.
Почему механика влияет на работу электроники
Сервоконтроллер может быть очень отзывчивым, но на точность машины также влияют люфт, гибкость муфты, натяжение ремня, точность винтов, жесткость конструкции, состояние подшипников и центровка.
По этой причине хороший выбор сервопривода должен сопровождаться механической оценкой.
Как сервоось создает управляемое движение?
Типичная сервоось сочетает в себе преобразование мощности, управление в реальном времени, обратную связь от двигателя и команды на уровне машины.
Контроллер движения определяет целевое движение. Привод преобразует команду в ток и напряжение двигателя. Двигатель создает крутящий момент. Устройство обратной связи сообщает о фактическом движении. Затем контур управления сравнивает фактическую производительность с заданной и вносит коррективы.
Команда положения
Контроллер машины может указать целевую позицию или траекторию. В простом приложении индексации целью может быть фиксированная позиция. В скоординированной системе команда может постоянно меняться в соответствии с профилем движения.
Контроль скорости
Система может использовать сигнал обратной связи для определения фактической скорости. Если двигатель замедляется под неожиданной нагрузкой, привод может увеличить необходимый ток, создающий крутящий момент, для компенсации.
Текущий контроль
Контур тока работает на гораздо более высокой скорости, чем контур внешнего положения. Его цель — регулировать ток двигателя, чтобы можно было быстро регулировать крутящий момент.
Коррекция положения
Если фактическое положение отличается от заданного, система управления определяет необходимую коррекцию. Необходима правильная настройка, поскольку слишком агрессивная система может создавать колебания, а недостаточно отзывчивая система может увеличить ошибку рассогласования.
| Слой управления | Основная цель | Типичная проблема |
|---|---|---|
| Цикл положения | Отслеживает заданную позицию | Точность, ошибка рассогласования, стабилизация |
| Контур скорости | Регулирует скорость двигателя | Стабильность скорости и реакция на возмущения |
| Токовый контур | Управляет током и крутящим моментом двигателя | Динамический отклик и текущие ограничения |
| Силовая ступень | Подает электроэнергию на двигатель | Напряжение, ток, переключение, тепловое поведение |
Почему важно замкнутое управление
Без обратной связи контроллер не может напрямую определить, достиг ли двигатель фактически заданного положения или скорости. Управление с обратной связью позволяет системе обнаруживать отклонения и реагировать на них.
Это особенно полезно, когда нагрузка машины меняется во время работы.
Почему тюнинг должен отражать машину
Жесткий механизм с прямой связью может выдерживать различные настройки управления по сравнению с гибкой осью с ременным приводом. Большая инерционная нагрузка также ведет себя иначе, чем легкая движущаяся каретка.
Поэтому настройку сервопривода следует выполнять после установления механической конфигурации.
Координация движений
В многоосной машине каждый локальный сервоконтур управляет своим собственным двигателем, а контроллер движения координирует общую траекторию.
Качество синхронизации зависит от производительности контроллера, времени связи, реакции привода и механической согласованности между осями.
Какие компоненты должны сочетаться друг с другом?
Полная сервоось обычно содержит несколько компонентов, которые должны работать как скоординированный набор.
Мотор
Двигатель обеспечивает механический крутящий момент. Важные параметры включают номинальный крутящий момент, пиковый крутящий момент, номинальную скорость, максимальную скорость, тип обратной связи, монтажные размеры, размеры вала и дополнительный стояночный тормоз.
Водить машину
Привод управляет током двигателя и получает информацию обратной связи. Его диапазон тока, класс напряжения, функции управления, интерфейс энкодера, возможности связи и механические установочные размеры должны соответствовать двигателю и контроллеру.
Устройство обратной связи
Энкодер или резольвер сообщает приводу, что на самом деле делает двигатель. Привод должен понимать технологию обратной связи и электрический интерфейс.
Контроллер движения
Контроллер движения генерирует траектории и оси координат. В зависимости от станка это может быть ПЛК с функциями перемещения, системой ЧПУ, контроллером робота или другой платформой автоматизации.
Механическая трансмиссия
Редукторы, муфты, шариковые винты, ремни, рейки, шкивы и другие механизмы определяют, как движение двигателя преобразуется в движение машины.
| Системная часть | Основная функция | Важный момент совместимости |
|---|---|---|
| Серводвигатель | Создает механический крутящий момент | Крутящий момент, скорость, обратная связь, монтаж |
| Сервопривод | Управляет электрической мощностью | Номинальные характеристики двигателя, обратная связь, напряжение, ток |
| Энкодер или резольвер | Обеспечивает обратную связь при движении | Интерфейс, разрешение, связь |
| Контроллер движения | Генерирует команды движения | Совместимость сети и управления |
| Механическая трансмиссия | Передаёт движение машине. | Передаточное число, люфт, жесткость, размеры |
Соединение мотор-привод
Серводвигатели и приводы часто проектируются как совместимые комбинации. Это может упростить ввод в эксплуатацию, поскольку привод может содержать установленные данные двигателя и совместимые настройки обратной связи.
В проектах замены сохранение исходной взаимосвязи двигатель-привод может быть особенно полезным, когда контроллер машины и механическая система остаются неизменными.
Связь контроллер-привод
Контроллеру и приводу необходимо обмениваться командами движения и информацией о состоянии. Требуемая архитектура связи должна быть определена до выбора оборудования.
Почему аксессуары имеют значение
Силовые кабели, кабели обратной связи, разъемы, тормозные компоненты и монтажные принадлежности — все это может повлиять на успешную установку.
Эти детали следует проверять как часть полной конфигурации, а не рассматривать как несвязанные дополнения.
Как крутящий момент, скорость и инерция влияют на выбор продукта?
Крутящий момент и скорость являются основой выбора двигателя. Инерция, время ускорения и рабочий цикл определяют, сможет ли выбранный двигатель выполнить требуемое движение.
Непрерывный крутящий момент
Непрерывный крутящий момент представляет собой крутящий момент, который может быть обеспечен при длительной работе при определенных тепловых условиях.
Его следует сравнить с фактической продолжительной частью рабочего цикла машины.
Пиковый крутящий момент
Пиковый крутящий момент поддерживает кратковременные события, такие как ускорение, быстрый реверс или нарушения технологического процесса.
Имеет значение продолжительность пика и частота его возникновения.
Диапазон скоростей
Двигатель должен работать в требуемом диапазоне скоростей машины. Высокая максимальная скорость полезна только тогда, когда механика машины и система управления могут безопасно ее использовать.
Инерция нагрузки
Инерция измеряет сопротивление изменениям скорости вращения. Большая инерция требует большего крутящего момента при ускорении или замедлении.
Если используется коробка передач, инерция нагрузки, отражающаяся на двигателе, изменяется в зависимости от передаточного числа.
Гравитационные нагрузки
Вертикальные оси представляют собой особый случай. Гравитация создает постоянную потребность в крутящем моменте и может также потребовать использования стояночного тормоза.
| Параметр | Вопрос, который стоит задать | Почему это важно |
|---|---|---|
| Непрерывный крутящий момент | Какой крутящий момент необходим при продолжительном движении? | Определяет термическую пригодность |
| Пиковый крутящий момент | Каков максимальный кратковременный крутящий момент? | Определяет способность к ускорению и помехам |
| Скорость | Какова минимальная и максимальная скорость работы? | Определяет рабочий диапазон двигателя |
| Инерция | Насколько вращающуюся массу необходимо ускорить? | Влияет на крутящий момент и настройку |
| Время цикла | Как часто ось повторяет свое движение? | Влияет на тепловые и динамические требования |
Почему среднеквадратичный крутящий момент может иметь значение
В циклических машинах двигатель не испытывает постоянный крутящий момент. Он может ускоряться с высоким крутящим моментом, двигаться с умеренным крутящим моментом, замедляться и затем оставаться на холостом ходу.
Среднеквадратичный крутящий момент дает полезное представление о тепловой нагрузке в течение цикла.
Ускорительный момент
Упрощенная механическая связь:
Момент ускорения = Инерция × Угловое ускорение
Эта зависимость показывает, почему машина с высокой инерцией и агрессивным ускорением может нуждаться в значительном пиковом крутящем моменте двигателя, даже если ее установившаяся нагрузка относительно скромна.
Передаточное число
Редукторы могут увеличить выходной крутящий момент, одновременно уменьшая отраженную инерцию со стороны двигателя. Поэтому при фактическом выборе следует учитывать как двигатель, так и механическую трансмиссию.
Внешняя технологическая сила
Резка, прессование, натяжение, зажим, намотка и другие операции могут создавать внешние силы, которые увеличивают требуемый крутящий момент двигателя.
- Определите движение:Установите перемещение, скорость, ускорение, замедление и время цикла.
- Определите нагрузку:Определите массу, инерцию, трение, гравитацию и внешние силы процесса.
- Обзор передачи:Запишите передаточное число коробки передач, шаг винта, передаточное число ремня или другие механические зависимости.
- Рассчитать крутящий момент:Определите непрерывные, ускоренные и пиковые требования.
- Проверьте скорость:Убедитесь, что требуемый рабочий диапазон находится в пределах указанного диапазона двигателя.
- Просмотрите тепловой режим:Оценивайте полный повторяющийся цикл, а не одну рабочую точку.
Почему тип обратной связи имеет значение в сервоприводах?
Обратная связь предоставляет информацию, необходимую для замыкания контура управления движением. Различные технологии обратной связи предлагают разные комбинации разрешения, информации о местоположении, надежности и электрического интерфейса.
Инкрементальные энкодеры
Инкрементные энкодеры генерируют импульсные сигналы при вращении вала двигателя. Система управления использует эти импульсы для определения движения и направления.
Они подходят для многих приложений, где после запуска приемлема эталонная процедура.
Абсолютные энкодеры
Absolute encoders provide defined position information. Depending on the design, this can allow the system to identify shaft position more directly after power restoration.
Это может быть полезно в машинах, где информация о положении важна сразу после запуска.
Обратная связь по резольверу
Резольверы используют электромагнитные принципы для определения углового положения и могут подходить для сложных сред, где важна надежность.
Разрешение
Разрешение обратной связи показывает, насколько точно можно измерить перемещение вала. Более высокое разрешение может обеспечить лучший контроль, но не устраняет механические неточности автоматически.
| Тип обратной связи | Основная характеристика | Рассмотрение выбора |
|---|---|---|
| Инкрементальный энкодер | Информация об относительном движении на основе пульса | Исходное положение и интерфейс |
| Абсолютный энкодер | Определенная информация о положении вала | Разрешение и связь |
| резольвер | Электромагнитная обратная связь по положению | Экологическая надежность и интерфейс |
Обратная связь и точность позиционирования
Точность позиционирования зависит не только от разрешения энкодера. Механический люфт, гибкость муфты, точность шарико-винтовой передачи, жесткость рамы, тепловое расширение и настройка контроллера — все это может способствовать окончательной ошибке машины.
Прокладка кабеля обратной связи
Кабели обратной связи работают рядом с силовыми кабелями и коммутационной электроникой во многих машинах. Экранирование, заземление, целостность разъема и правильная прокладка могут помочь сохранить качество сигнала.
Почему совместимость обратной связи имеет решающее значение при замене
Существующий привод может быть сконфигурирован для использования конкретной технологии обратной связи. Поэтому для сменного двигателя с другим интерфейсом энкодера может потребоваться другой вариант привода или обратной связи.
Какую роль сервоприводы играют в обеспечении движения?
Сервопривод — это интерфейс питания и управления между контроллером машины и двигателем. Он определяет, насколько быстро и точно двигатель может реагировать на изменение команд.
Преобразование мощности
Привод преобразует поступающую электрическую мощность в управляемый ток двигателя. Полупроводниковое переключение создает необходимый трехфазный выходной сигнал в соответствии с алгоритмом управления.
Текущее регулирование
Регулирование тока играет центральную роль в управлении крутящим моментом. Быстрая реакция по току позволяет приводу быстро реагировать при изменении нагрузки машины.
Обработка обратной связи
Привод интерпретирует данные энкодера или резольвера и объединяет эту информацию с заданным движением для расчета поправок.
Защита
Приводы обычно контролируют ток, напряжение, температуру и другие внутренние рабочие условия. Защитные реакции могут включать в себя сигналы тревоги, ограничение тока, управляемый останов или отключение в зависимости от неисправности.
Коммуникация
Привод может обмениваться данными с ПЛК, ЧПУ, контроллером движения, ЧМИ или системой управления через указанную промышленную сеть.
| Функция привода | Цель | Влияние приложения |
|---|---|---|
| Текущий контроль | Регулирует ток двигателя | Реакция крутящего момента |
| Контроль скорости | Держит заданную скорость | Стабильность скорости |
| Контроль положения | Отслеживает командную позицию | Точность позиционирования и стабилизация |
| Обработка обратной связи | Считывает фактическое движение | Коррекция с обратной связью |
| Защита | Контролирует условия эксплуатации | Реагирование на неисправности и защита оборудования |
| Коммуникация | Обменивается контрольными и диагностическими данными | Интеграция ПЛК и машин |
Почему размер диска различается в зависимости от приложения
Привод, используемый для непрерывно вращающейся оси, может не иметь тех же требований, что и привод, используемый для быстрого индексирования.
Частое ускорение и высокий пиковый крутящий момент могут потребовать большей кратковременной токовой нагрузки.
Данные привода и двигателя
Приводу могут потребоваться параметры, специфичные для двигателя, для достижения заданных характеристик управления.
Неправильные данные двигателя могут привести к плохому управлению крутящим моментом, ненужному току или неправильному защитному поведению.
Тепловые условия привода
Температура шкафа, монтажное пространство, частота коммутации, выходной ток и вентиляция — все это влияет на температуру привода.
Поэтому конструкция установки должна соответствовать указанным экологическим и температурным требованиям привода.
Как тормоза, разъемы и механические интерфейсы влияют на выбор?
Многие проблемы с заменой возникают на интерфейсах, а не на номинальном двигателе. Двигатель может соответствовать требуемому крутящему моменту и скорости, но все равно не подходить к машине из-за различий в валу, фланце, разъеме или тормозе.
Стояночный тормоз
Стояночный тормоз может поддерживать неподвижное положение двигателя при снятии электрического крутящего момента. Вертикальные оси часто требуют этой функции.
Необходимо проверить напряжение тормоза, проводку, поведение отпускания и последовательность действий контроллера.
Размеры вала
Диаметр и длина вала должны соответствовать муфте, редуктору, шкиву или другой механической передаче.
Размеры фланца
Монтаж двигателя обычно зависит от рисунка фланца, расстояния между болтами, диаметра пилотного клапана и габаритных размеров двигателя.
Расположение разъемов
Разъемы питания и обратной связи могут располагаться по-разному в зависимости от семейства моделей и поколений продуктов. Ориентация разъема также может повлиять на прокладку кабеля и компоновку шкафа.
Устройство охлаждения
Некоторые двигатели используют естественное охлаждение, тогда как другие могут использовать дополнительные устройства охлаждения в зависимости от конструкции продукта.
| Интерфейс | Что проверить | Почему это важно |
|---|---|---|
| Тормоз | Тип тормоза и напряжение | Совместимость с удержанием и контролем |
| Вал | Диаметр, длина, шпоночный паз, если применимо | Механическое соединение |
| Фланец | Монтажные размеры и пилот | Физическая установка |
| Разъем питания | Тип разъема и конфигурация контактов | Электрический монтаж |
| Разъем обратной связи | Интерфейс и проводка энкодера | Замкнутый контур |
| Охлаждение | Способ охлаждения и требования к установке | Тепловые характеристики |
Почему монтажные размеры имеют значение в проектах замены
Промышленные машины часто проектируются с фиксированными точками крепления. Запасной двигатель с другими габаритными размерами может потребовать механической модернизации, даже если электрические характеристики приемлемы.
Почему ориентация разъема имеет значение
Прокладка кабеля часто ограничена защитными крышками, кожухами машины, движущимися компонентами и стенками шкафа. Поэтому ориентация разъема может повлиять на практичность установки.
Время отпускания тормоза
Для вертикальных осей необходимо согласовать отпускание тормозов и создание крутящего момента двигателя. Слишком раннее отпускание тормоза или снятие крутящего момента двигателя до включения тормоза может привести к нежелательному перемещению оси.
Как следует оценивать различные поколения сервоприводов?
Оборудование промышленной автоматизации часто остается в эксплуатации на протяжении многих лет. В результате инженерам и группам технического обслуживания может потребоваться поиск новых и проверенных поколений продуктов для разных машин.
Связанные семейства продуктов могут иметь схожие функции, но различаться размерами, вариантами обратной связи, совместимостью приводов, коммуникационной архитектурой или доступными аксессуарами.
Созданные семейства двигателей
Старые системы автоматизации могут продолжать надежно работать в течение многих лет. При необходимости замены исходный номер материала предоставляет ценную информацию об установленной конфигурации.
Новые семейства двигателей
Новые семейства продуктов могут иметь другие размеры корпуса, варианты обратной связи, методы охлаждения или функции интеграции.
Эти продукты могут быть очень пригодны для новых проектов, но не обязательно являются прямой механической заменой старых двигателей.
Почему коды моделей имеют значение
Номера промышленных моделей могут кодировать важную информацию о конфигурации. Небольшая разница в суффиксах может отличать обратную связь, тормоз, обмотку, монтаж или другие варианты.
| Точка сравнения | Что проверить | Риск замены, если его игнорировать |
|---|---|---|
| Семейство двигателей | Исходная и предлагаемая семья | Другая техническая архитектура |
| Номер модели | Полный номер материала | Неправильная конфигурация |
| Обратная связь | Спецификация энкодера или резольвера | Drive incompatibility |
| Тормоз | Вариант тормоза и напряжение | Проблемы с контролем или удержанием |
| Монтаж | Размеры фланца и вала | Конфликт механической установки |
| Развивайте отношения | Совместимое семейство приводов | Неправильная комбинация сервосистемы |
Замена не всегда означает идентичное оборудование
Устаревшую или недоступную модель, возможно, придется сравнить с более поздним семейством продуктов. В этой ситуации сравнение должно охватывать электрические, механические характеристики, характеристики обратной связи, программного обеспечения, управления и связи.
Когда полезно сохранять одно и то же семейство продуктов
Когда машина содержит несколько осей с одной и той же установленной платформы, поддержание одной и той же экосистемы может упростить управление конфигурацией и запасными частями.
Когда может подойти другая семья
Новая машина или серьезная модернизация системы управления могут предоставить возможность использовать другую сервоплатформу. К этому следует относиться как к системно-инженерному решению, а не как к простой замене продукта.
Каким промышленным приложениям требуется движение с высокой скоростью отклика?
Сервосистемы особенно актуальны там, где машине требуется повторяемое движение, высокое ускорение, скоординированные оси или точное позиционирование.
Индексирование, подача пленки, резка, запечатывание, наполнение и синхронизированная обработка продуктов.
Оси подачи, позиционирование, скоординированное движение и точное механическое управление.
Многоосное движение, требующее скоординированной скорости, положения и реакции крутящего момента.
Синхронизация роликов, регистрация, намотка, резка и перемещение, связанное с натяжением.
Повторяемое позиционирование для вставки, крепления, выдачи, нажатия и проверки.
Системы индексации, перемещения, подъема, захвата и автоматического позиционирования.
Упаковка
Упаковочные машины часто зависят от точного времени. Продукт должен прибыть в нужное место, пока другая ось выполняет резку или запечатывание.
Сервосистема помогает координировать эти действия посредством синхронизированных команд движения.
Станки
Станки могут требовать точного перемещения подачи и повторяемого позиционирования. Сервооси могут приводить в движение шариковые винты, поворотные столы или другие механизмы позиционирования.
Робототехника
Роботизированные системы зависят от нескольких осей, движущихся вместе по запланированной траектории. Контроллер обеспечивает общую координацию, в то время как каждый сервопривод регулирует свой локальный двигатель.
Печать и конвертация
Печатному и конвертерному оборудованию часто требуется точное соотношение между валами и секциями обработки. Разница в скорости может повлиять на регистрацию и обработку материалов.
Автоматизация сборки
Сборочные машины часто повторяют короткие движения с высокой частотой. Поэтому последовательное ускорение, замедление, позиционирование и реакция крутящего момента могут быть важны.
Погрузочно-разгрузочные работы
Автоматизированное погрузочно-разгрузочное оборудование может потребовать быстрого перемещения с последующей контролируемой остановкой. Нагрузка также может меняться от одного цикла к другому.
| Приложение | Типичные требования к перемещению | Важная область выбора |
|---|---|---|
| Упаковка | Индексирование и синхронизация | Контроль положения и связь |
| Станки | Точное движение подачи | Обратная связь и динамический отклик |
| Робототехника | Многоосные траектории | Синхронизация и контроль положения |
| Печать | Синхронизация роликов | Регулирование скорости и координация |
| Сборка | Быстрые повторяемые движения | Ускорение и стабилизация поведения |
| Погрузочно-разгрузочные работы | Быстрая передача и контролируемые остановки | Крутящий момент, инерция, торможение |
Заявка определяет технический приоритет. Высокоскоростная ось упаковки может потребовать быстрого реагирования, в то время как тяжелая передаточная ось может уделять больше внимания пиковому крутящему моменту и управлению инерцией.
Что следует проверить покупателям перед заказом замены?
Проекты по замене часто более требовательны, чем поиск нового оборудования, поскольку новый продукт должен соответствовать существующей архитектуре машин и управления.
Проверьте полный номер модели
Полный номер материала обычно более полезен, чем сокращенное название продукта. Это помогает определить требуемое напряжение, обратную связь, тормоз, обмотку или механическую конфигурацию.
Проверьте паспортную табличку двигателя
Запишите мощность, крутящий момент, скорость, ток, напряжение, информацию обратной связи, информацию о тормозах и полный номер модели.
Проверьте существующий диск
Проверьте модель привода, номинальный ток, напряжение питания, платформу управления, интерфейс обратной связи, вариант связи и установленные аксессуары.
Проверьте контроллер
Определите ПЛК, ЧПУ, контроллер робота или контроллер движения и определите, как он взаимодействует с существующим приводом.
Проверьте механический интерфейс
Измерьте размеры вала, размеры фланцев, расположение болтов, размеры направляющих и доступное пространство для установки.
Проверьте кабели
Силовые кабели и кабели обратной связи должны быть проверены на предмет типа разъема, длины, прокладки, экранирования и назначения контактов, где это применимо.
| Проверка замены | Необходимая информация | Причина |
|---|---|---|
| Модель двигателя | Полный номер материала | Определяет точную конфигурацию |
| Модель привода | Полная модель и опции | Подтверждает совместимость управления |
| Обратная связь | Информация об энкодере или резольвере | Обеспечивает совместимость с замкнутым контуром |
| Тормоз | Вариант тормоза и напряжение | Поддерживает правильную операцию удержания |
| Механическая посадка | Shaft, flange, dimensions | Подтверждает физическую установку |
| Коммуникация | Интерфейс ПЛК или контроллера | Поддерживает интеграцию с машиной |
Почему фотографии могут помочь
Фотографии паспортной таблички могут облегчить идентификацию модели, особенно если напечатанный код длинный или содержит несколько сегментов конфигурации.
Фотографии разъемов и способов монтажа также могут помочь выявить механические и электрические различия.
Почему стоит описывать оригинальное приложение
Знание того, что двигатель используется на упаковочной линии, станке, роботе или конвейере, дает контекст для требований к крутящему моменту, скорости, торможению и управлению.
Почему замена не должна основываться на внешнем виде
Два серводвигателя могут выглядеть одинаково, но иметь разные системы обратной связи, размеры вала, конфигурации монтажа или совместимость приводов.
- Запишите установленную модель:Запишите полные номера моделей двигателей и приводов.
- Рекордные технические оценки:Подтвердите напряжение, ток, крутящий момент, мощность и скорость.
- Определите обратную связь:Запишите тип и интерфейс энкодера или резольвера.
- Проверьте конфигурацию тормоза:Убедитесь, что установлен стояночный тормоз.
- Проверьте размеры:Сравните вал, фланец, монтажные и габаритные размеры.
- Подтвердите общение:Проверьте совместимость ПЛК, ЧПУ или контроллера движения.
- Рассмотрите приложение:Опишите фактические требования к работе машины и движению.
- Подтвердите предложенную модель:Перед заказом проверьте полную конфигурацию продукта.
Как поставщик может помочь с поиском поставщиков на основе модели?
Поставщик может повысить ценность фирменного оборудования для промышленной автоматизации, помогая покупателям определить правильную модель и проверить совместимость до оформления заказа.
Идентификация модели
Исходный номер материала можно сверить с запрошенным семейством продуктов и применением.
Это особенно полезно, когда заказчик знает установленную модель машины, но не уверен, какой сервокомпонент ему необходим.
Проверка конфигурации
Поставщик может помочь сравнить ключевые технические детали, такие как номинальные характеристики двигателя, обратная связь, тормоз, монтаж и соответствующие требования к приводу.
Поиск замены
Бригадам технического обслуживания часто требуются компоненты для машин, которые работают уже много лет. Запрошенный продукт может принадлежать к установленному семейству продуктов, а не к новейшей серии.
Таким образом, процесс поиска, ориентированный на модель, может быть более полезным, чем общие рекомендации для нового семейства продуктов.
Перекрестная проверка информации о заявке
Если исходный номер модели неполный, сведения о приложении могут предоставить дополнительный контекст.
- Тип машины:Определите оборудование и функцию оси.
- Информация о двигателе:Укажите номинальный крутящий момент, скорость, напряжение, ток и модель.
- Информация о диске:Предоставьте текущую модель привода и платформу управления.
- Обратная связь:Подтвердите расположение энкодера или резольвера.
- Механические данные:Предоставьте вал, фланец, размеры и информацию об установке.
- Система управления:Определите ПЛК, ЧПУ или контроллер движения.
Почему важна проверка со стороны поставщика
Коды промышленной продукции может быть трудно интерпретировать без полного технического контекста. Модель, которая выглядит правильно в результатах поиска, может иметь другой интерфейс обратной связи, опцию тормоза или механическую конфигурацию.
Таким образом, проверка перед отправкой может предотвратить проблемы при установке, которых можно было бы избежать.
Новые проекты по сравнению с проектами-заменителями
Для новой машины поставщик может проверить требуемый крутящий момент, скорость, обратную связь, контроллер и окружающую среду.
Для существующей машины исходная модель и паспортная информация обычно являются наилучшей отправной точкой.
| Тип проекта | Самая полезная информация | Фокус на поставщиках |
|---|---|---|
| Новая машина | Профиль движения и требования к нагрузке | Соответствие продукта и конфигурация |
| Плановая замена | Полная оригинальная модель | Точная идентификация модели |
| Старая машина | Паспортная табличка и сведения о применении | Налаженный поставщик продуктового семейства |
| Обновление управления | Существующая система плюс новый контроллер | Совместимость привода и связи |
Каких распространенных ошибок при закупках следует избегать?
Ошибки при закупках могут привести к ненужным задержкам, когда сервокомпонент технически близок к требуемому продукту, но фактически несовместим.
- Использование сокращенного номера модели:Отсутствие информации о суффиксе может скрыть важные различия в конфигурации.
- Соответствует только номинальная мощность:Крутящий момент, скорость, обратная связь, тормоз и размеры также имеют значение.
- Игнорирование установленного диска:Перед выбором двигателя на замену следует проверить совместимость привода двигателя.
- Игнорирование отзывов:Различия в энкодерах и резольверах могут помешать правильной работе замкнутого контура.
- Игнорирование интерфейса монтажа:Различия в валах и фланцах могут помешать физической установке.
- Игнорирование контроллера:Технически подходящий привод может не поддерживать существующую систему связи.
- Не обращая внимания на тормоз:Отсутствующий или другой тормоз может повлиять на работу вертикальной оси.
- Предполагая, что новейшая модель является прямой заменой:Более поздние поколения продуктов могут иметь другие технические интерфейсы.
Проблема с номером модели
Длинные номера промышленных моделей трудно запомнить, но каждый раздел может содержать полезную информацию о конфигурации. При запросе на замену по возможности следует предоставлять полный код.
Проблема с номинальной мощностью
Мощность легко сравнивать, но она не описывает полную способность движения.
Машине, требующей высокого пикового крутящего момента, может потребоваться другой двигатель и привод, чем машине с такой же средней мощностью, но с более плавным профилем нагрузки.
Проблема совместимости
Двигатель и привод следует рассматривать как согласованную пару, если предлагаемая комбинация не прошла техническую проверку.
Проблема с документацией
В проектах по замене часто используются старые машины, оригинальная документация которых неполная. Фотографии паспортных табличек, фотографии шкафов, электрические схемы и информация о применении машины могут помочь восстановить необходимую конфигурацию.
Проблема предположений
«Та же серия» не обязательно означает «одна и та же спецификация». Сопутствующие продукты могут иметь различные конфигурации обмоток, варианты обратной связи, тормоза, разъемы или механические размеры.
Какую информацию должна включать профессиональная спецификация?
Профессиональная спецификация сервопривода должна давать достаточно информации группам инженеров и закупщиков, чтобы они могли идентифицировать подходящий продукт, не полагаясь на предположения.
| Категория спецификации | Информация для определения | Цель выбора |
|---|---|---|
| Применение машины | Тип машины и функция оси | Определяет требования к движению |
| Мотор | Модель, крутящий момент, скорость, напряжение, ток | Определяет двигательные возможности |
| Водить машину | Модель, напряжение, ток, опции | Определяет совместимость питания и управления. |
| Обратная связь | Тип энкодера или резольвера | Обеспечивает совместимость с замкнутым контуром |
| Профиль движения | Скорость, ускорение, замедление, перемещение, время цикла | Определяет динамические требования |
| Нагрузка | Масса, инерция, трение, внешняя сила | Определяет требования к крутящему моменту |
| Тормоз | Наличие тормоза и напряжение | Поддерживает функции удержания и безопасности. |
| Механический интерфейс | Вал, фланец, монтажные размеры | Подтверждает физическую форму |
| Коммуникация | ПЛК, ЧПУ или интерфейс сети движения | Обеспечивает интеграцию автоматизации |
| Среда | Температура, влажность, вибрация, условия установки | Подтверждает пригодность приложения |
Начните с приложения
Определите, что на самом деле делает ось. «Серводвигатель для автоматизированного оборудования» слишком широк. Более полезное описание объясняет требования к движению, нагрузке, скорости, ускорению и управлению.
Предоставьте полные данные двигателя
По возможности следует включать информацию о мощности двигателя, крутящем моменте, скорости, токе, напряжении, обратной связи и тормозах.
Предоставьте полные данные о диске
Необходимо задокументировать модель привода, напряжение питания, номинальный ток, вариант связи, интерфейс обратной связи и установленные аксессуары.
Определить цикл движения
Укажите время ускорения, время торможения, рабочую скорость, расстояние перемещения, время задержки и частоту повторения.
Определить механическую нагрузку
Масса, инерция, передаточное число коробки передач, шаг винта, размеры шкива, трение и внешняя технологическая сила — все это может повлиять на выбор.
Определите условия окружающей среды
Следует учитывать температуру окружающей среды, температуру шкафа, вибрацию, влажность, пыль и положение установки.
Определить ограничения замены
Для существующей машины в спецификации должно быть указано, какие компоненты должны оставаться неизменными. Сюда может входить контроллер, шкаф, кабели, редуктор, муфта и монтажная конструкция.
- Определите ось:Опишите его функцию и положение машины.
- Запишите установленный продукт:Запишите полные номера моделей двигателей и приводов.
- Рекордные рейтинги:Подтвердите крутящий момент, скорость, ток, напряжение и мощность.
- Определите обратную связь:Подтвердите конфигурацию энкодера или резольвера.
- Обзор механических интерфейсов:Проверьте вал, фланец, крепление и габаритные размеры.
- Определить движение:Записывайте скорость, ускорение, замедление, перемещение и время цикла.
- Дайте определение коммуникации:Определите контроллер и сетевую архитектуру.
- Обзор торможения:Проверьте требования к рекуперативному торможению и стояночному тормозу.
- Обзор среды:Проверьте температуру, влажность, вибрацию и условия установки.
- Проверьте окончательную модель:Перед покупкой проверьте полную конфигурацию.
Что покупатели должны предоставить поставщику?
- Полный номер материала:Укажите полный код модели, указанный на паспортной табличке.
- Изображение фирменной таблички:Приложите четкую фотографию, если таковая имеется.
- Модель привода:Предоставьте информацию о соответствующем приводе или существующем шкафе управления.
- Применение машины:Объясните функцию оси и машинный процесс.
- Механические размеры:Предоставьте информацию о валах и монтаже для проектов замены.
- Информация обратной связи:Определите кодировщик, резольвер или другие детали обратной связи.
- Архитектура управления:Определите ПЛК, ЧПУ, контроллер движения и интерфейс связи.
Эта информация позволяет поставщику выполнить более содержательную проверку продукта. Это также помогает отличить точные замены от альтернативных конфигураций, которые могут потребовать дополнительных инженерных работ.
Часто задаваемые вопросы
Для чего используется сервосистема Rexroth?
Сервосистемы используются в промышленном оборудовании, требующем контролируемой скорости, крутящего момента, позиционирования или скоординированного движения. Типичные области применения включают упаковку, станки, робототехнику, печать, сборку и автоматизированную обработку материалов.
Серводвигатель — это то же самое, что сервопривод?
Нет. Двигатель создает механический крутящий момент, а сервопривод подает контролируемую электроэнергию и управляет током, обратной связью, защитой и функциями связи.
Зачем нужна обратная связь?
Обратная связь предоставляет информацию о фактическом положении или скорости двигателя. Система управления сравнивает фактическое движение с заданным движением и вносит поправки.
Какая информация наиболее важна при выборе серводвигателя?
Ключевая информация включает непрерывный крутящий момент, пиковый крутящий момент, диапазон скоростей, инерцию нагрузки, рабочий цикл, тип обратной связи, вариант тормоза, требования к источнику питания, монтажные размеры и совместимость контроллера.
Достаточно ли мощности двигателя для выбора сервопривода?
Нет. Мощность – это только один параметр. Также следует проверить фактический профиль движения, непрерывный и пиковый крутящий момент, скорость, инерцию, обратную связь, тормоз, механический интерфейс и совместимость привода.
Что такое пиковый крутящий момент?
Пиковый крутящий момент — это кратковременный крутящий момент двигателя. Это особенно важно при ускорении, быстром реверсе и временных нарушениях нагрузки.
Почему инерция нагрузки имеет значение?
Высокая инерция требует большего крутящего момента для ускорения или замедления. Следовательно, это может влиять на размер двигателя, мощность привода, требования к торможению и настройку сервопривода.
В чем разница между инкрементными и абсолютными энкодерами?
Инкрементные энкодеры предоставляют информацию о движении на основе импульсов, а абсолютные энкодеры предоставляют информацию об определенном положении. Соответствующий выбор зависит от архитектуры управления машиной и требований к расположению.
Можно ли заменить существующий серводвигатель на более новую модель?
Потенциально, но замена должна быть проверена на электрическую, механическую совместимость, совместимость с обратной связью, тормозом, приводом, контроллером и связью. Более новый продукт не является автоматически прямой заменой.
Почему важен полный номер модели?
Номера промышленных моделей позволяют различать обратную связь, тормоз, монтаж, обмотку, напряжение или другие детали конфигурации. Сокращенный код может не содержать достаточно информации для идентификации конкретного продукта.
Что следует проверить при замене серводвигателя?
Проверьте всю модель, номинальные характеристики двигателя, систему обратной связи, тормоз, вал, фланец, расположение разъемов, совместимость привода, интерфейс контроллера, кабели и установочные размеры.
Может ли один серводвигатель работать с разными приводами?
Только если предлагаемый привод поддерживает электрические характеристики двигателя, технологию обратной связи, требования к управлению и другие интерфейсы. Совместимость следует проверять на основе полных технических характеристик.
Каково назначение стояночного тормоза?
Стояночный тормоз удерживает двигатель в неподвижном состоянии при снятии электрического крутящего момента. Это особенно полезно на вертикальных осях, где в противном случае гравитация могла бы вызвать движение.
Заменяет ли стояночный тормоз динамическое торможение?
Не обязательно. Стояночный тормоз обычно предназначен для удержания груза в состоянии покоя. Динамическая остановка может зависеть от сервопривода, тормозного резистора, рекуперативной системы или другого указанного метода.
Почему размеры вала и фланца имеют значение?
Двигатель должен физически подключаться к машине. Различия в диаметре вала, длине вала, расположении фланцев или размерах направляющих могут препятствовать прямой установке, даже если электрические характеристики совпадают.
Какие системы связи можно использовать с сервоприводами?
Конкретный интерфейс зависит от выбранного привода и системы автоматизации. Технологии промышленной полевой шины и промышленного Ethernet можно использовать для команд движения, информации о состоянии, диагностики и скоординированного управления.
Можно ли использовать сервосистемы в упаковочных машинах?
Да. Упаковочное оборудование часто использует сервооси для индексации, подачи, резки, запечатывания, регистрации и синхронизированного движения.
Можно ли использовать серводвигатели в станках?
Да. Сервосистемы обычно используются для функций подачи и позиционирования, где важны контролируемое движение и повторяемость.
Почему замена сервопривода может выйти из строя, даже если мощность та же?
Замена может отличаться моментно-скоростными характеристиками, обратной связью, тормозом, размерами вала, размерами фланцев, разъемами, совместимостью привода или связью. Сопоставление мощности само по себе не устанавливает эквивалентность.
Какую информацию покупатель должен отправить поставщику?
Наиболее полезная информация включает полный номер модели, фотографию паспортной таблички, модель установленного привода, применение машины, требования к крутящему моменту и скорости, тип обратной связи, конфигурацию тормоза, механические размеры, а также интерфейс контроллера или связи.
Может ли поставщик помочь идентифицировать старый компонент сервопривода?
Да. Поставщик может использовать полный номер модели, информацию на паспортной табличке, фотографии и сведения о применении, чтобы идентифицировать запрошенный продукт и проверить соответствующую конфигурацию.
Следует ли всегда выбирать новейшее поколение продуктов?
Нет. Для новой машины может подойти существующее семейство продуктов. Для существующей машины лучшим решением может быть точно установленная модель или тщательно проверенная замена, сохраняющая существующие электрические и механические интерфейсы.
Почему двигатель и привод следует оценивать вместе?
Привод должен подавать необходимый ток и правильно интерпретировать обратную связь двигателя. Совместимость двигателя и привода напрямую влияет на характеристики управления и ввод в эксплуатацию.
Что делает выбор сервопривода технически надежным?
Надежный выбор сервопривода начинается с машины, а не с названия продукта. Машина определяет, как должна двигаться ось, какой крутящий момент требуется, как быстро ось должна ускоряться, как часто она меняет направление и насколько точно она должна следовать заданной траектории.
После этого двигатель и привод необходимо выбрать как скоординированную пару. Непрерывный крутящий момент определяет продолжительную работу, пиковый крутящий момент определяет кратковременную динамическую способность, а скорость определяет полезный рабочий диапазон. Инерция нагрузки, сила тяжести, передаточное число и технологические силы определяют фактическую механическую нагрузку.
Обратная связь добавляет еще один важный уровень. Технология энкодера или резольвера должна соответствовать приводу, а доступное разрешение должно поддерживать требуемые характеристики управления. В то же время механическая точность остается важной, поскольку люфт, гибкость, выравнивание и ошибка передачи могут ограничивать эффективность конечного позиционирования.
Проекты замены требуют еще большего внимания к деталям. Перед утверждением замены необходимо проверить полные номера моделей, паспортные таблички двигателя, информацию о приводе, расположение разъемов, варианты тормозов, размеры вала, расположение фланцев и интерфейсы связи.
Именно здесь поиск на основе моделей становится практичным для международных покупателей. Вместо того, чтобы выбирать стандартный сервокомпонент из широкой категории продуктов, более надежный метод — определить точную требуемую модель, а затем сверить ее с существующей машиной или запланированным применением.
Для нового оборудования выбор может начинаться с требований к крутящему моменту, скорости, инерции, рабочему циклу, обратной связи, контроллеру и средствам связи. Для проектов по техническому обслуживанию и замене исходный номер материала и информация на паспортной табличке обычно являются наиболее надежной отправной точкой.
Хорошо подобранная сервосистема в конечном итоге зависит от совместной работы нескольких уровней: двигателя, привода, обратной связи, контроллера, связи, кабелей, торможения, механической передачи и конструкции машины.
Поэтому цель покупателей, приобретающих фирменное оборудование для промышленной автоматизации, состоит не в том, чтобы просто идентифицировать серводвигатель, который выглядит похожим. Цель состоит в том, чтобы определить конфигурацию, которая технически совместима с машиной и практична для предполагаемого применения.
При поискеРексрот Сервоприводпредоставление полного номера модели, применения машины, информации о существующем приводе, типа обратной связи, механических размеров и сведений о контроллере дает поставщику гораздо более прочную основу для точного подбора модели.
Нужна помощь в выборе подходящей модели сервопривода?
Мао Хуэйпоставляет фирменные продукты для промышленной автоматизации и поддерживает идентификацию моделей, поиск замены, проверку технических характеристик и подбор продуктов в зависимости от области применения. Для получения информации о требуемой модели, паспортной табличке или сведениях о применении машины см.связаться с нами.
