Что делает Schneider ILM1003P01A0000 практичным решением для требовательных сервоприводов?

Краткое содержание статьи

Современное автоматизированное оборудование часто требует точного позиционирования, компактной конструкции, надежной обратной связи и упрощенного ввода в эксплуатацию.Шнайдер ILM1003P01A0000отвечает этим требованиям, объединяя функции двигателя и сервопривода в единый блок, монтируемый на месте. Эта архитектура позволяет сократить количество оборудования, традиционно устанавливаемого внутри шкафа управления, при этом поддерживая модульные концепции машин.

В этой статье объясняются ключевые характеристики ILM1003P01A0000, как работает его интегрированная архитектура, где она может быть полезна, какие спецификации должны проверять инженеры и какие соображения по покупке имеют значение при поиске существующего или замены устройства. Это также объясняет, почему перед установкой важна точная идентификация модели.

Оглавление

1. Что такое Шнайдер ILM1003P01A0000?
2. Как работает интегрированная сервоархитектура?
3. Каковы ключевые характеристики?
4. Как двигатель работает в условиях движения?
5. Где можно использовать ILM1003P01A0000?
6. Почему интегрированная конструкция сервопривода ценна?
7. Что инженеры должны проверить перед установкой?
8. Что имеет значение при поиске или замене этой модели?
9. Как пользователи могут повысить долгосрочную надежность?
10. Часто задаваемые вопросы
11. Заключительные мысли

Что такое Шнайдер ILM1003P01A0000?

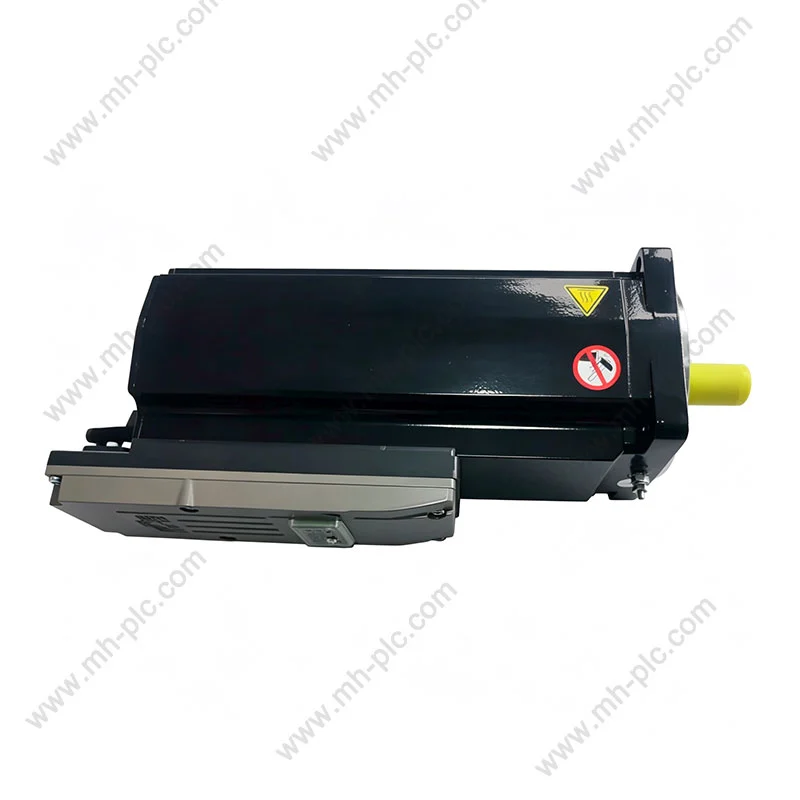

Шнайдер ILM1003P01A0000 — интегрированный серводвигатель из семейства Lexium 62 ILM. В отличие от традиционной сервосистемы, в которой двигатель и электроника привода установлены как отдельные компоненты, встроенный блок ILM объединяет электронику управления движением с узлом двигателя.

Schneider Electric идентифицирует эту модель как интегрированный серводвигатель сФланец 100 мм, крутящий момент 5,8 Нм, скорость 3000 об/мин, гладкий вал, однооборотная обратная связь SinCos 128, отсутствие тормоза. Модель связана с распределенными сервоархитектурами, предназначенными для перемещения электроники привода ближе к модулю двигателя и машины.

Это различие важно для инженеров, заменяющих существующий компонент. ILM1003P01A0000 — это не просто обычный двигатель переменного тока мощностью 1,1 кВт. Его конфигурация обратной связи, архитектура интегрированного привода, механические размеры, требования к связи и электрические характеристики — все это должно соответствовать машине.

Как работает интегрированная сервоархитектура?

Основная концепция интегрированного сервопривода — децентрализация. Традиционные системы движения часто размещают сервоусилители внутри шкафа управления и подключают их к двигателям через кабели питания и обратной связи. Встроенный сервопривод передает важную электронику привода на узел со стороны двигателя.

Этот подход может быть особенно полезен для машин, построенных из независимых модулей. Каждый модуль движения может содержать собственный серводвигатель и связанную с ним электронику, а архитектура машины обеспечивает связь и распределение мощности через подходящие соединения.

• Интеграция двигателя и привода:уменьшает необходимость рассматривать двигатель и усилитель как совершенно отдельные блоки.
• Распределенная установка:позволяет расположить компоненты управления движением ближе к механической оси.
• Модульная конструкция машины:поддерживает оборудование, изготовленное из модулей повторяемого движения.
• Уменьшенная зависимость от кабинета:может помочь инженерам оптимизировать пространство шкафа управления.
• Интеграция обратной связи:Конфигурация энкодера является частью указанного узла двигателя, а не независимым внешним компонентом.

Результатом стала другая философия проектирования машины: вместо того, чтобы концентрировать каждый компонент движения внутри центрального шкафа, выбранные функции управления распределяются по всей машине.

Каковы ключевые характеристики?

Одного знания номера модели недостаточно для безопасной замены. Следующие характеристики служат полезной технической отправной точкой для инженеров, оценивающих ILM1003P01A0000.

Данные независимых дистрибьюторов также идентифицируют устройство как серводвигатель переменного тока с абсолютным энкодером, активной мощностью около 1,1 кВт, степенью защиты IP54 и монтажной конфигурацией 100 × 100 мм. Эти данные всегда следует сверять с применимой технической документацией для конкретной машины и региональной версии.

Как двигатель работает в условиях движения?

Серводвигатель выбирается не только по мощности или номинальному крутящему моменту. Не менее важна его способность ускоряться, замедляться, сохранять положение, реагировать на команды и многократно работать при меняющихся нагрузках.

Благодаря номинальной скорости 3000 об/мин и номинальному крутящему моменту около 3,5 Нм ILM1003P01A0000 подходит для применений, требующих контролируемого вращательного движения, а не простой работы с постоянной скоростью. Его интегрированная система обратной связи позволяет архитектуре управления контролировать положение ротора и поддерживать управление движением с обратной связью.

Спецификация крутящего момента около 5,8 Нм особенно актуальна при оценке условий ускорения и временной нагрузки. Однако инженерам не следует рассматривать момент срыва как номинальную мощность для непрерывной работы. При расчете фактической нагрузки следует учитывать ускорение, рабочий цикл, инерцию, передаточное число коробки передач, трение, ориентацию машины, условия окружающей среды и всю систему привода.

Где можно использовать ILM1003P01A0000?

Интегрированная архитектура делает этот тип сервоприводов особенно привлекательным для автоматизированного оборудования, где важны несколько осей, компактная компоновка и модульная конструкция.

Пригодность применения всегда должна определяться на основе фактических требований к оси. Механически совместимая модель может оказаться непригодной, если электрический интерфейс, архитектура связи, профиль нагрузки или требования к обратной связи различаются.

Почему интегрированная конструкция сервопривода ценна?

Самым большим преимуществом встроенного сервопривода является не просто объединение двух компонентов. Большим преимуществом является возможность изменения физической конструкции машины.

1. Более гибкая архитектура машины:Распределенные сервокомпоненты могут помочь машиностроителям организовать системы движения вокруг отдельных модулей машины.
2. Потенциальная экономия места в шкафу:Перемещение приводной электроники из центрального шкафа может освободить место для ПЛК, оборудования безопасности, распределения питания и других компонентов.
3. Уменьшение традиционного разделения моторного привода:Двигатель и привод поставляются как единый блок, что упрощает некоторые конфигурации оборудования.
4. Подходит для многоосных систем:Архитектура распределенного движения может быть особенно привлекательной, когда машина содержит множество сервоосей.
5. Модульная инженерия:Производители машин могут проектировать повторяемые модули движения на основе определенных сервоузлов.

Эти преимущества наиболее ценны, когда машина с самого начала проектировалась с учетом распределенного движения. Модернизация встроенного сервопривода в традиционную систему без проверки связи, распределения питания, охлаждения, кабелей и требований к программному обеспечению может создать ненужные проблемы при вводе в эксплуатацию.

Что инженеры должны проверить перед установкой?

Правильная идентификация номера детали — это первый, но не последний шаг. Перед установкой ILM1003P01A0000 инженеры и группы технического обслуживания должны проверить следующие моменты.

• Точный номер детали:Подтвердите каждый символ ILM1003P01A0000.
• Механические размеры:Проверьте фланец, вал, монтажные отверстия, муфту и установочный зазор.
• Требование к тормозу:Эта модель указана без тормоза, поэтому вертикальные оси или оси с гравитационной нагрузкой требуют особого внимания.
• Конфигурация обратной связи:Подтвердите расположение однооборотного энкодера SinCos и совместимость системы управления станком.
• Система связи:Проверьте необходимую архитектуру сети и контроллера.
• Электрические требования:Проверьте напряжение, ток, расположение кабелей и требования к питанию на уровне системы.
• Условия окружающей среды:Проверьте защиту корпуса, температуру, влажность, пыль, вибрацию и условия установки.
• Расчет нагрузки:Подтвердите непрерывный крутящий момент, пиковый крутящий момент, ускорение, инерцию и рабочий цикл.
• Совместимость программного обеспечения:Убедитесь, что существующее программное обеспечение и конфигурация управления движением поддерживают предполагаемое устройство.

Что имеет значение при поиске или замене этой модели?

Для групп технического обслуживания одной из самых больших проблем при работе с признанными продуктами промышленной автоматизации является получение точного компонента, когда машина работает в течение многих лет.

На региональных страницах Schneider Electric в настоящее время представлена ​​различная информация о жизненном цикле для этой справки. На одной официальной региональной странице указано, что ILM1003P01A0000 был снят с производства в феврале 2023 года и не указан прямой замены, а на другой региональной странице сообщается об окончании стандартного обслуживания в сентябре 2025 года. Это означает, что покупатели не должны предполагать, что онлайн-листинг автоматически отражает текущую заводскую доступность.

Приобретая агрегат для обслуживания или восстановления машины, учитывайте:

Надежный поставщик промышленных компонентов должен быть в состоянии предоставить четкую идентификацию продукта, информацию о его состоянии, техническую документацию, если таковая имеется, а также прозрачную информацию о состоянии запасов.

Как пользователи могут повысить долгосрочную надежность?

Надежность сервопривода зависит не только от самого двигателя. Механическое выравнивание, прокладка кабеля, условия окружающей среды, конфигурация контроллера и управление температурным режимом — все это влияет на срок службы.

• Содержите монтажные поверхности в чистоте и правильном выравнивании.
• Избегайте чрезмерных радиальных или осевых нагрузок на вал.
• Осматривайте разъемы и кабели во время планового технического обслуживания.
• Предотвратите ненужную вибрацию и механические удары.
• Убедитесь, что рабочие температуры находятся в пределах применимых спецификаций.
• Контролируйте необычный шум, вибрацию, температуру или ошибки положения.
• Ведите точные записи параметров сервоприводов и конфигурации машины.
• Обеспечьте правильную идентификацию и отслеживаемость сменных компонентов.

При замене сервопривода ввод в эксплуатацию должен включать в себя нечто большее, чем просто подачу питания на машину. Распознавание обратной связи, параметры двигателя, направление, пределы, ускорение, замедление, механическая нагрузка и функции безопасности должны быть проверены в соответствии с процедурами производителя машины.

Часто задаваемые вопросы

Заключительные мысли

The Шнайдер ILM1003P01A0000представляет собой распределенный подход к управлению движением, при котором функции серводвигателя и привода интегрированы в компактный блок со стороны станка. Фланец диаметром 100 мм, номинальный крутящий момент около 3,5 Нм, крутящий момент 5,8 Нм, скорость 3000 об/мин, гладкий вал, однооборотная обратная связь SinCos и конфигурация без тормозов делают точное соответствие характеристик необходимым при оценке компонента для существующей машины.

Для машиностроителей интегрированная архитектура может предложить значительные преимущества при проектировании модульного оборудования и организации шкафов управления. Однако для групп технического обслуживания наиболее важной проблемой может быть поиск правильного исходного компонента и проверка статуса его жизненного цикла. Официальная региональная информация указывает на то, что модель претерпела изменения в жизненном цикле, поэтому решения о покупке должны учитывать состояние продукта, документацию, совместимость и планирование будущего обслуживания.

Дунгуань Наньчэн Мао Хуэй Торговая компания машинного оборудования, ООО может поддержать клиентов, ищущих компоненты промышленной автоматизации, помогая проверить номера моделей, технические требования, состояние продукта и информацию о поставщиках. Если вы обслуживаете оборудование, на котором используется Schneider ILM1003P01A0000, предоставление полного номера детали и требований к машине может сделать процесс поиска более точным и эффективным.
