Что делает Schneider ILM1001P01A0000 практичным интегрированным сервоприводом?

В современной автоматизации машин производительность движения зависит не только от мощности двигателя. Инженерам также необходимо учитывать пространство шкафа, сложность проводки, точность обратной связи, требования к установке, крутящий момент и долговечность эксплуатации.Шнайдер ILM1001P01A0000решает эти проблемы, комбинируя сервопривод двигатель и интегрированная архитектура привода в одном подвижном компоненте, монтируемом на месте эксплуатации.

Понимание Шнайдер ILM1001P01A0000

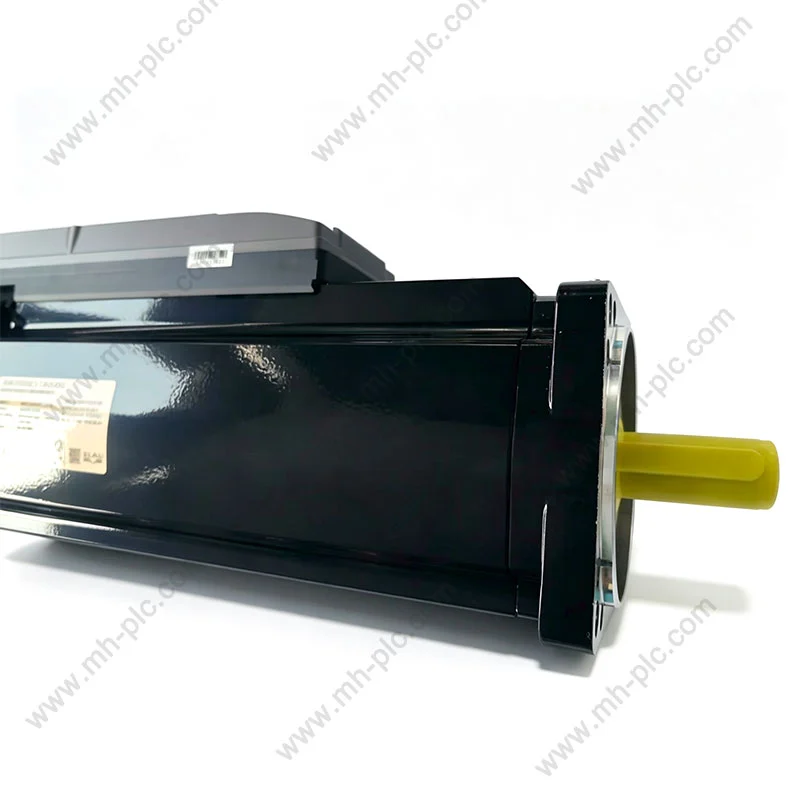

Шнайдер ILM1001P01A0000 — это не просто обычный автономный серводвигатель. Он принадлежит к семейству Lexium 62 ILM и объединяет электронику привода с двигателем. позволяя компоненту движения располагаться ближе к механизму машины, а не чем требовать, чтобы вся электроника привода оставалась внутри центрального шкафа управления. Schneider Electric идентифицирует устройство как встроенный привод с двигателем диаметром 100 мм. фланец, одиночный блок двигателей, гладкий вал, однооборотная обратная связь SinCos и отсутствие тормоза.

Эта архитектура может быть особенно ценной для модульных машин. Вместо проектирование каждой оси движения на основе традиционной схемы «двигатель плюс шкаф-привод», машиностроители могут размещать компоненты движения ближе к отдельным модулям машины. Результатом может стать более чистая архитектура машины и потенциально более простое расширение при требуется несколько независимых осей.

Основные характеристики с первого взгляда

Правильная техническая идентификация – первый шаг при выборе сервопривода на замену. компонент. Следующие характеристики основаны на данных о продукте производителя. и сопроводительная техническая документация.

Спецификации всегда следует сверять с последней версией документации производителя. и точную конфигурацию машины перед установкой.

Как помогает интегрированная сервоархитектура

Обычные сервосистемы обычно отделяют двигатель от привода. Эта договоренность может работать очень хорошо, но для этого может потребоваться значительное пространство в шкафу, силовые кабели, проводка обратной связи и дополнительные инженерные работы, когда машина содержит много осей.

В архитектуре ILM используется другой подход: привод напрямую интегрируется с серводвигатель. Для модульного оборудования это может уменьшить количество перемещаемого оборудования. которые должны быть сосредоточены в главном электрическом шкафу.

Фактическое сокращение количества проводов, объема шкафа и времени установки зависит от Полная конструкция системы. Поэтому эти преимущества следует оценивать на уровне машины. а не предполагается только на основе спецификации двигателя.

Распространенные проблемы управления движением, которые он может решить

Выбор серводвигателя следует начинать с проблем машины, а не с каталожный номер. Несколько повторяющихся проблем делают интегрированную сервотехнологию привлекательной. для производителей современного оборудования.

1. Ограниченное пространство в электрошкафу:Машины с множеством сервоосей могут быстро занять ценный объем шкафа. А Распределенная архитектура может помочь переместить некоторые функции движения ближе к осям.
2. Сложная проводка моторного привода:Традиционные системы могут включать отдельные соединения питания двигателя, обратной связи и управления. Правильно спроектированная интегрированная архитектура может снизить сложность всей системы. стратегия подключения.
3. Сложное модульное расширение машины:Машинам часто требуются дополнительные станции или дополнительные модули движения. Распределенный Сервоархитектура может поддерживать более гибкие механические схемы.
4. Несоответствие позиционирования:Надежная обратная связь необходима для контролируемого движения. ILM1001P01A0000 использует абсолютная однооборотная система обратной связи SinCos Hiperface.
5. Неопределенность замены:Покупка аналогичного по виду мотора без проверки вала, тормоза, обратной связи, мощности, и характеристики монтажа могут привести к проблемам совместимости.

Характеристики производительности, важные на практике

Одной из наиболее важных характеристик Schneider ILM1001P01A0000 является взаимосвязь между мощностью, крутящим моментом, скоростью и обратной связью. Устройство обеспечивает номинальную мощность 600 Вт. выходная мощность и номинальная частота вращения 3000 об/мин. Его номинальный крутящий момент составляет 1,9 Н·м, при этом непрерывный крутящий момент составляет 2,5 Н·м, а максимальный крутящий момент – 9,6 Н·м.

Эти цифры не следует интерпретировать как взаимозаменяемые рабочие характеристики. Для Например, максимальный крутящий момент не означает, что машина может работать непрерывно. при 9,6 Н·м. Фактический рабочий цикл, профиль ускорения, температурные условия и движение. настройки контроллера определяют, подходит ли конкретное приложение.

Обратная связь – еще один важный момент. В модели используется абсолютный однооборотный привод. Система обратной связи SinCos Hiperface с 128 периодами. Эта архитектура обратной связи особенно актуально для приложений, где контролируется позиционирование и обратная связь по скорости. имеют решающее значение для производительности машины.

Подходящие промышленные применения

Поскольку ILM1001P01A0000 является частью экосистемы PacDrive 3, он особенно относится к автоматизированному оборудованию, требующему скоординированного движения сервоприводов. Точный пригодность зависит от всей архитектуры контроллера и машины.

Модель не должна автоматически считаться подходящей для каждой машины в этих условиях. категории. Разработка приложений остается важной, особенно для вертикальных оси, высокоинерционные нагрузки, машины с большим циклом работы или среды с необычными механическими или термические условия.

Рекомендации по установке и интеграции

Успешная установка начинается с механической совместимости. ILM1001P01A0000 используется фланец двигателя диаметром 100 мм, диаметр вала 19 мм и длина вала 40 мм. Монтажное устройство включает четыре монтажных отверстия.

• Перед механической установкой подтвердите размеры фланца двигателя.
• Проверьте диаметр вала 19 мм относительно муфты или коробки передач.
• Подтвердите длину вала и доступный механический зазор.
• Проверьте расположение монтажных отверстий и требования к крепежу.
• Убедитесь, что приложению не требуется стояночный тормоз.
• Проверьте обратную связь и совместимость системы управления.
• Проверьте номинальные требования к питанию всей системы перемещения.
• Проверьте условия окружающей среды, включая температуру, загрязнение и влажность.
• Используйте соответствующие кабели, разъемы, заземление и защитные меры.

Модель указана без стояночного тормоза. Это особенно важно для вертикальные оси или приложения, в которых нагрузка должна оставаться неподвижной при включении питания сервопривода. удаляется. В таких случаях разработчик машины должен определить, нужен ли независимый требуется механическое удерживающее решение или другая конфигурация двигателя.

Для получения точных электрических, механические требования, требования к вводу в эксплуатацию и требования безопасности, применимые к установке.

Что проверить перед заказом

Проекты по замене часто терпят неудачу, поскольку покупатель подтверждает только номер детали и физический внешний вид. Более эффективный процесс покупки проверяет полную конфигурацию.

Доступность также может зависеть от региона и канала распространения. Шнайдер Электрик В текущем списке продуктов эта модель указана как отсутствующая на складе в США. контексте распространения, поэтому покупатели должны подтвердить текущее время выполнения и региональные доступность, а не предполагать наличие немедленного запаса.

Вопросы обслуживания и надежности

Сервосистемы представляют собой компоненты точного перемещения, поэтому профилактическое обслуживание должно быть сосредоточено на на всю механическую и электрическую систему, а не только на двигатель.

1. Проверьте механические соединения:Проверьте крепежные детали, муфты и компоненты трансмиссии на предмет ослабления или ослабления. ненормальный износ.
2. Мониторинг рабочего поведения:Неожиданная вибрация, шум, повышение температуры или отклонение позиционирования могут указывать на возникновение механических или электрических проблем.
3. Проверьте кабели:Осмотрите соединения питания и обратной связи на предмет повреждений, ослабления или загрязнения.
4. Просмотрите загрузку приложения:Машина, у которой постепенно увеличивалась полезная нагрузка, может со временем превысить исходную. дизайн движения.
5. Поддерживайте правильные условия окружающей среды:Указанную степень защиты IP54 не следует интерпретировать как разрешение на раскрытие мотор к любым условиям без дополнительной оценки.
6. Используйте правильные процедуры замены:Замена должна осуществляться в соответствии с соответствующей документацией Schneider и правилами техники безопасности. процедуры.

Целью технического обслуживания является не просто поддержание работы двигателя. Это сохранение точность позиционирования, предсказуемая производительность цикла, механическая безопасность и общие характеристики. наличие оборудования.

Часто задаваемые вопросы

Вам нужен подходящий Schneider ILM1001P01A0000 для вашего проекта?

Выбрать интегрированный сервокомпонент проще, если известны технические характеристики и требования к заявке рассматриваются совместно.Дунгуань Наньчэн Мао Хуэй Машиностроительное оборудование Торговая компания, ОООможет поддержать промышленных покупателей, которые нуждаются помощь с идентификацией продукции, поиском и заменой продукции для оборудование автоматизации.

Если вы заменяете существующий блок, готовите новую машину или проверяете Schneider ILM1001P01A0000 соответствует вашей системе, укажите точный номер детали и доступная информация о машине. Наша команда может помочь просмотреть необходимую конфигурацию, Технические характеристики и детали поставки перед размещением заказа.

Связаться с нами сегодня, чтобы обсудить ваш источник Schneider ILM1001P01A0000 требования и найти подходящее решение для вашего проекта промышленной автоматизации.
